3ccポンプディスペンサー/1ccポンプディスペンサー

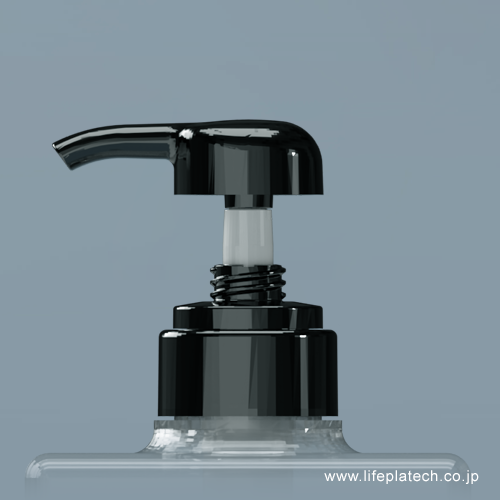

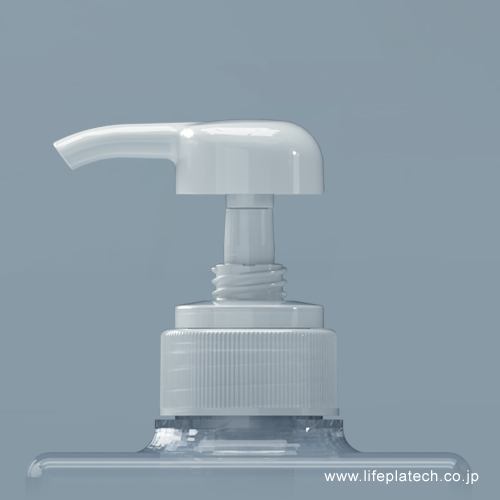

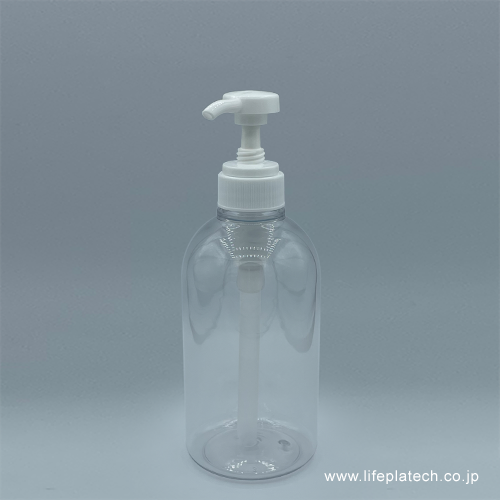

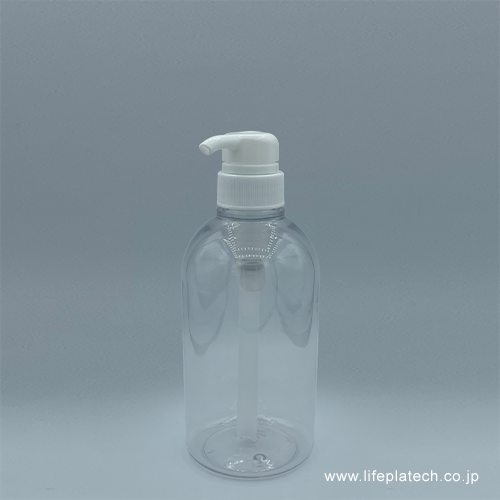

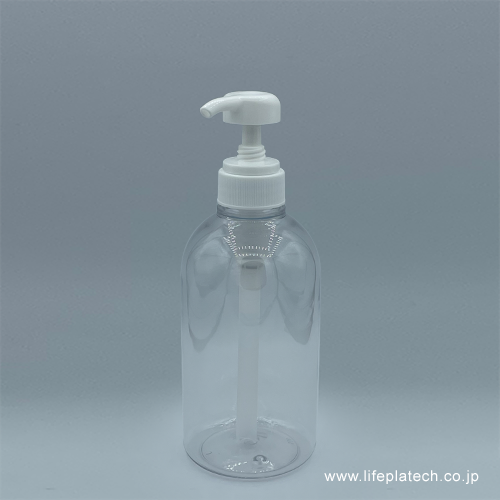

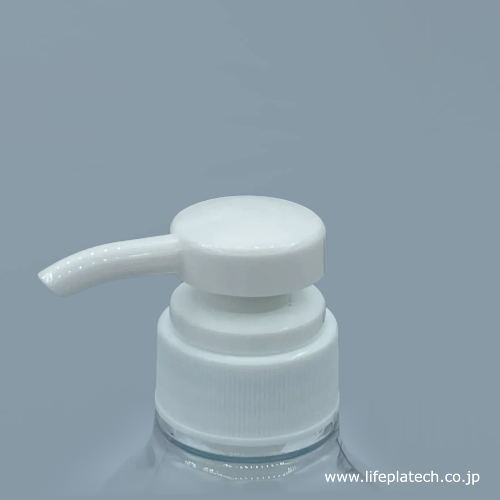

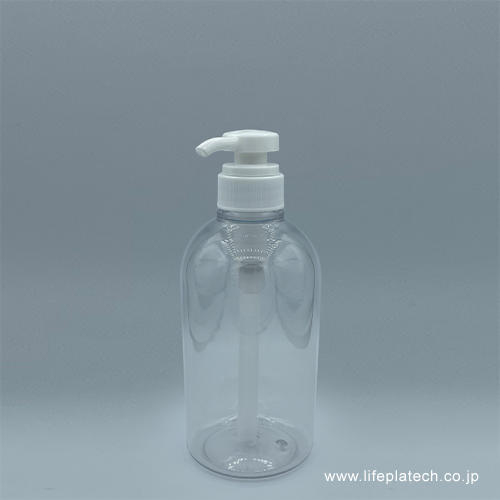

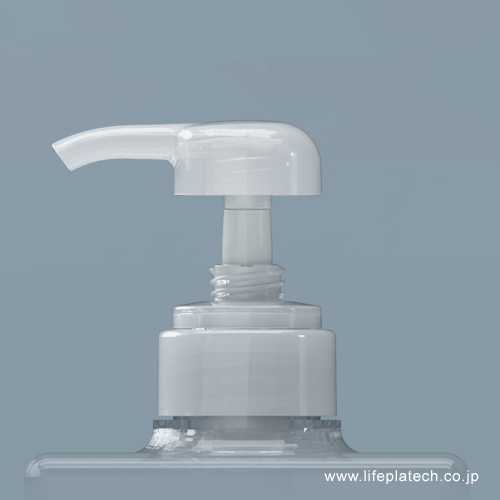

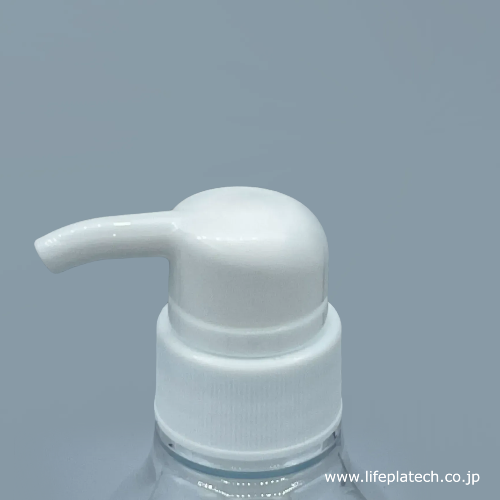

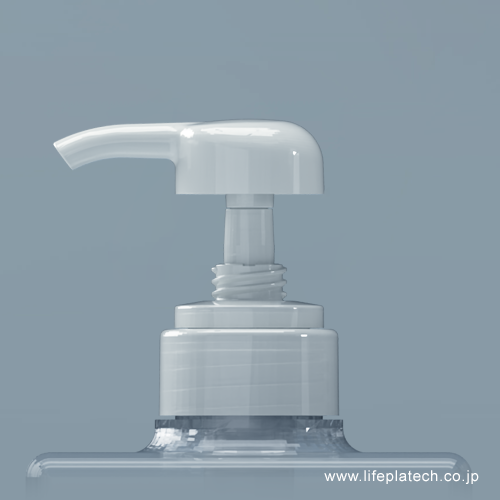

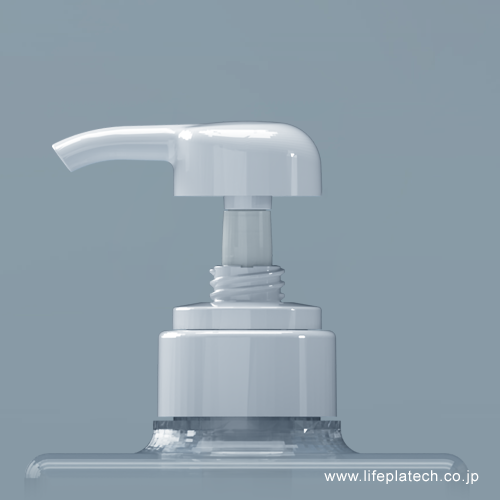

K301 K303
K301 K303

特徴

  1. 水浸入防止構造
    [目的]
    ポンプ使用時にシャワー等の水がポンプ内部へ浸入することにより、内容液を変質させる危険性を減少させます。
    [方法]
    アッパーキャップを外ネジ構造にすることにより、ピストンシャフトとアッパーキャップ間のクリアランスを最小限にし、かつ水浸入ポイントをエジェクターヘッドに近づけることにより、他社水浸入対策ポンプと比較してもトップレベルの効果を実現しました。
  2. バックサクション機能
    [目的]
    内容液がノズル先端部から逆流防止することにより、ノズル部固化現象が原因となる吐出不良
    (内容液の横飛び等)を引き起こす危険性を減少させます。
    [方法]
    内容液を吐出後、ノズル先端部の内容液をエジェクターヘッド内部へ引き戻す機構(2次バルブの着座を1次バルブより遅らせる)を設けます。
  3. 安全性の向上・PL対策
    ・エジェクターヘッド開栓角度(270度を保持)
    ・ エジェクターヘッド開栓漏れ発生角度
    上記・・の角度増強により輸送中及び店頭でのエジェクターヘッドの緩みによる、内容液の漏れ防止に対して安全性が高いと考えられます。
    落下強度に於いても、ノズル部・ノズル部付け根のR等により他社製品と比較して優位性を持っており、トップレベルにあると考えられます。
    エジェクターヘッドのノズル先端部は、PL対策としてRを付け安全性を持っております。
    他社と比較して微妙な極小パーツを使用せず,構造がシンプルであり、品質及び生産に対して安定化が図れます。
  4. 軽い押圧
    他社製品と比較して押圧が軽くスムーズな使用感を実現しました。
  5. 製品の軽量化
    他社製品と比較し、軽量化を図っており、製品廃棄時の減容化に努めています。

スペック表

材質 PP,PE,SUS
機構 直圧式
吐出量 3cc
入り数 400本 外付けチューブ136mm以上は300本
推奨
ボトル口部
本製品にベストマッチするボトルはこちら >>ボトル一覧

構成部品

No. 部品名 材質
1 エジェクターヘッド PP Bタイプ
2 アッパーキャップ PP Bタイプ
3 コンテナキャップ PP ―――
4 ピストンシャフト PE ―――
5 シールバルブ PE ―――
6 アキュームレーター PP ―――
7 ボール SUS ―――
8 スプリング SUS ―――
9 ガスケット 成型パッキン/
ハイシート
―――
10 チューブ PE ―――

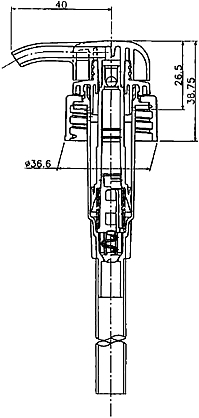

[外観図]

外観図
K301 K303
(左から)
K101 A-1、K101 A-2
(左から)
K101 B-1、K101 B-2
(左から)
K101 E-1、K101 E-2

特徴

  1. 高品質
    (1)最新設計、最新技術による漏洩対策構造。
    (2)エジェクターヘッドのロック方式は全てねじタイプです。
      一定卜ルク管理で締付、一貫組立生産しています。
  2. 高感度
    6種類
    手にやさしい曲線でまとめた形
    ヘッドデザインは3種類を用意致しました。
    コンテナキャップは2種類用意致しました。
    タイプ1 : 28.0mm径、 タイプ2 : 32.6mm径
    多様な商品イメージに答え、オリジナリティを高めます。
    御使用ボ卜ル形状に合わせて数種類のバリエーションから選択 していただけます。
    ヘッドデザインとコンテナキャップの製品使用はこちら
  3. 色あざやか−カラーバリエーション
    御希望色、御希望ロットに応じ調色品の生産承ります。(別注品)
    ・エジェクターヘッド
    ・ アッパーキャップ
    ・ コンテナーキャップ   各部品オリジナル色対応できます。
    3部品組合せのパッケージデザインができます。(標準色はホワイト)
    真空蒸着も対応可能になりました。
  4. オプション
    (1)エジエクターヘッドのオーダーメイドデザインも承ります。
    (2)E.0、ガス滅菌加工も承ります。(酸化エチレン滅菌法)
       医療器具、衛生材料、化粧品容器等に対応可能です。

スペック表

材質 PP,PE,SUS,ハイシート
機構 直圧式
吐出量 1cc
入り数 コンテナタイプ1 600本 、 コンテナタイプ2 500本
コンテナキャップ
主要寸法
[コンテナタイプ1]
外 径:φ28.0mm
ネジ谷:φ24.3mm
ネジ山:φ22.0mm
内 高:15.9mm
パッキン厚:1.0mm
ネジピッチ:3.18mm
[コンテナタイプ2]
外 径:φ32.5mm
ネジ谷:φ29.2mm
ネジ山:φ26.8mm
内 高:14.2mm
パッキン厚:1.0mm
ネジピッチ:3.18mm
推奨
ボトル口部

構成部品

No. 部品名 材質
1 エジェクターヘッド PP
2 アッパーキャップ PP
3 コンテナーキャップ PP
4 ガスケット SPPハイシート
5 ピストンシャフト PP
6 アキュムレーター PP
7 ピストン LLDPE
8 スプリング SUS
9 ボール SUS
10 ディップチューブ LDPE

[外観図]

外観図
